氣瓶充裝快速連接器

CZ系列提環式氣瓶充裝接頭

密封方式：端面密封

密封范圍：參見選型表

產品分類：氣瓶充裝快速連接器

產品描述：提環式氣瓶充裝快速連接器，是格雷希爾設計并隆重推出的一款用于壓縮氣瓶充注的連接器···

淘寶訂購

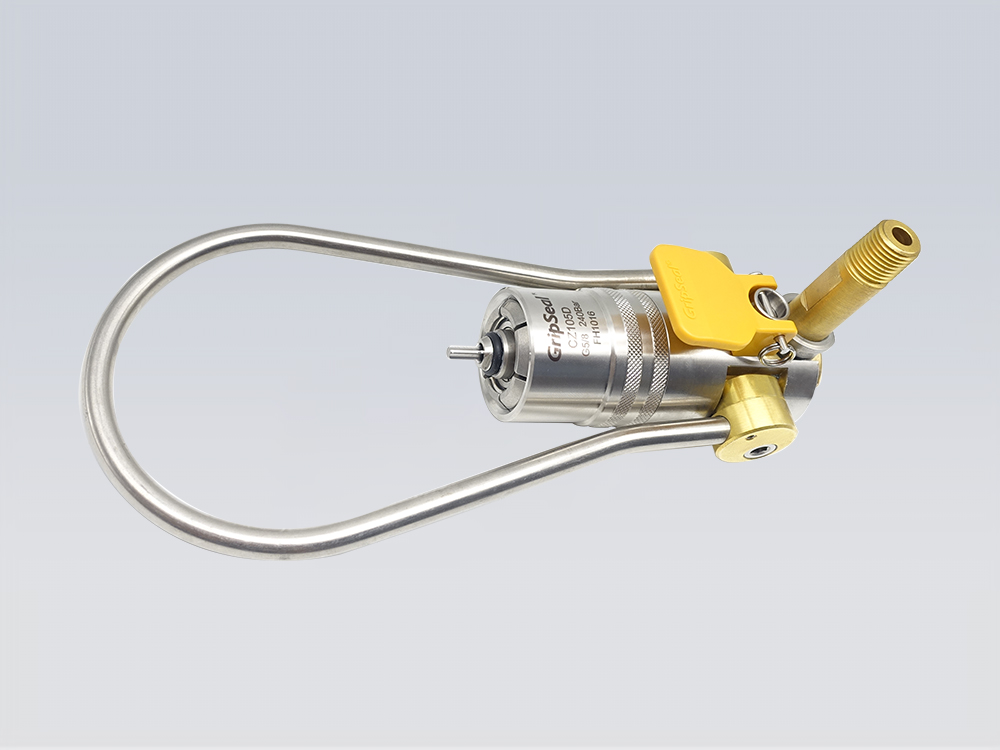

　格雷希爾提環式氣瓶充裝密封測試接頭，主要用于壓縮氣瓶的充注，廣泛用于工業氣站的氦氣，氮氣等惰性氣體或醫用氧氣等氣體的充注。產品連接簡單，充氣時防脫銷會彈出鎖死連接，防止意外碰撞導致的接頭斷開，保證充氣的可靠與便捷。

密封連接方案

Sealed Connection Scheme

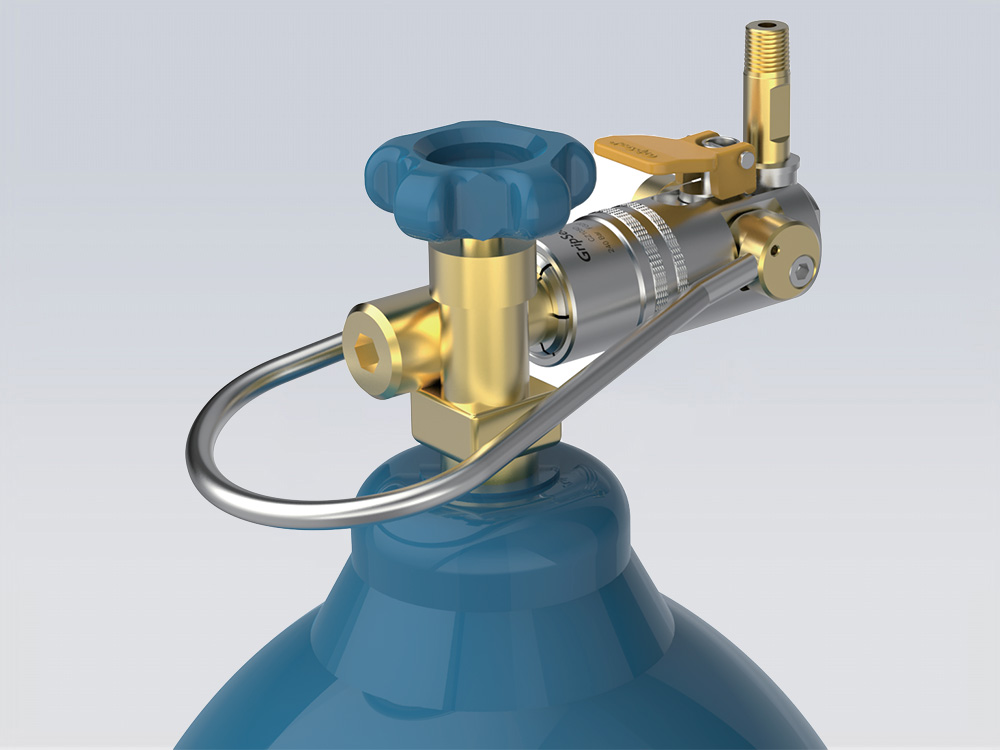

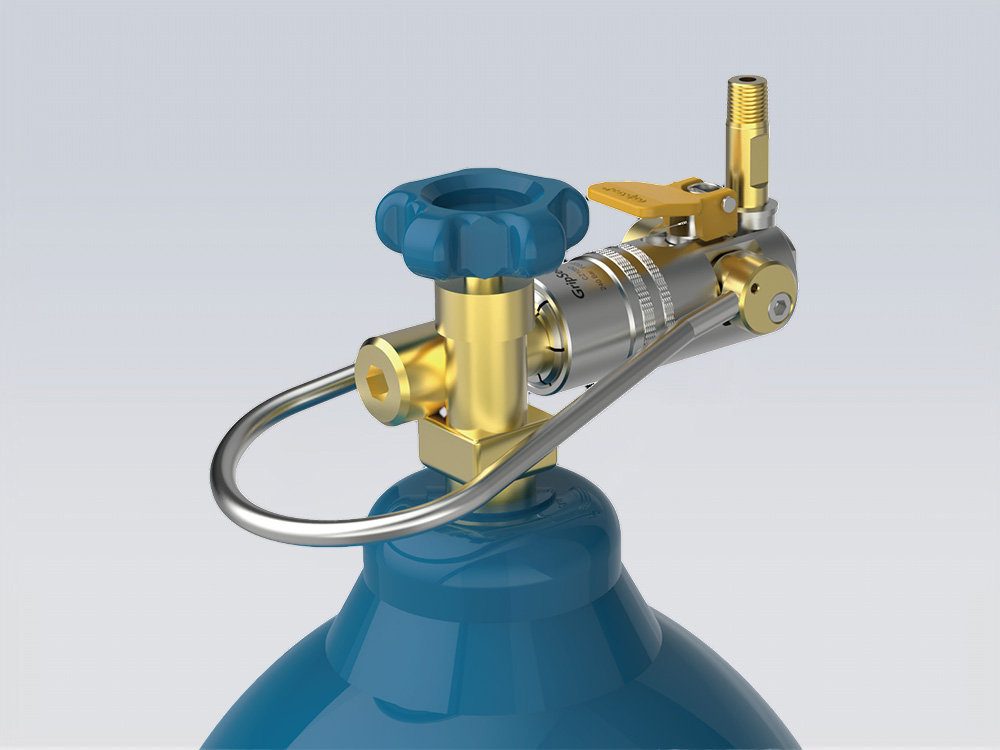

	提環把手，套住閥口，更安全

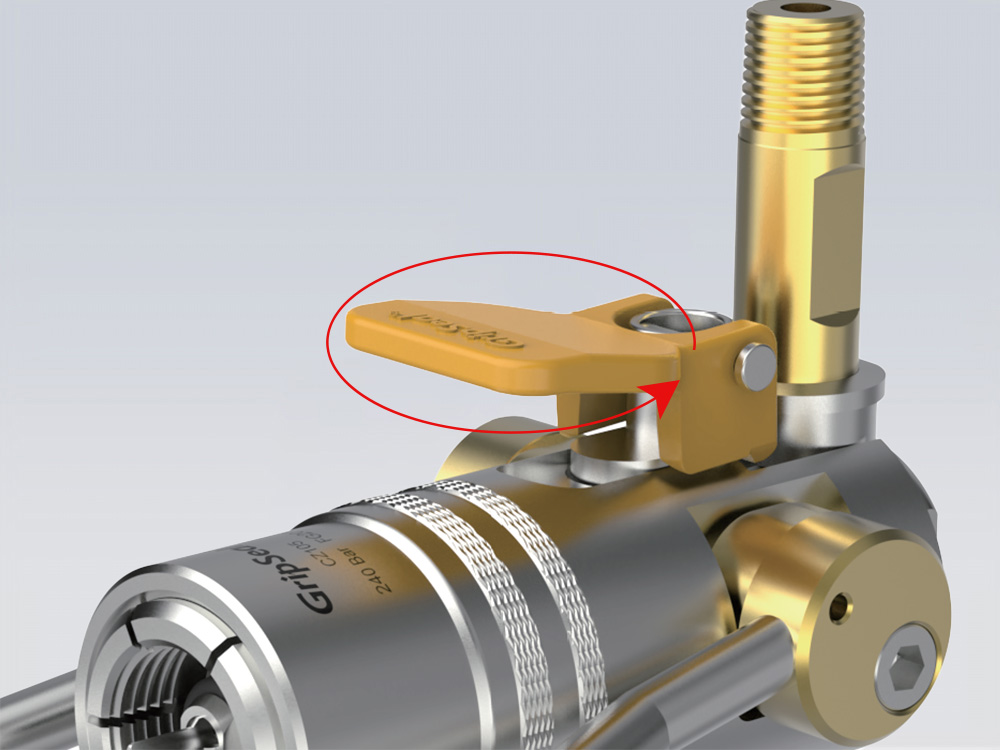

	安全鎖扣鎖緊，雙重防護
	操作簡單，能夠快速連接或斷開與氣瓶之間的聯系
	標準G5/8連接螺紋，通用性強

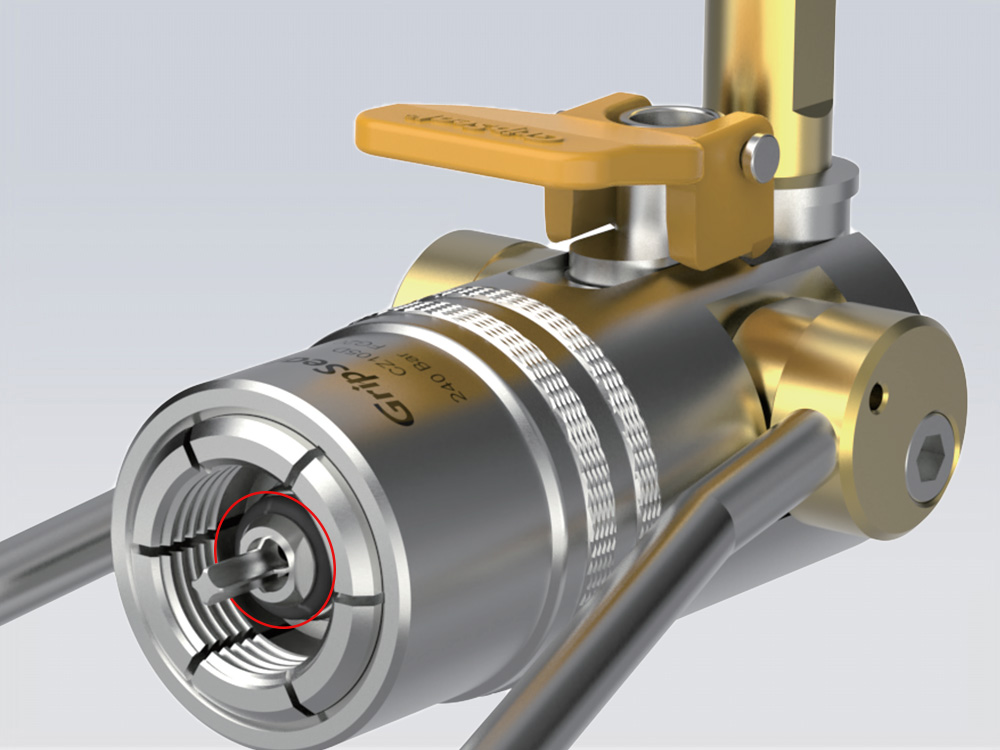

	可拆卸頂針設計，可用于帶閥氣瓶
	內部組合密封圈能能夠有效的防止氣體泄漏

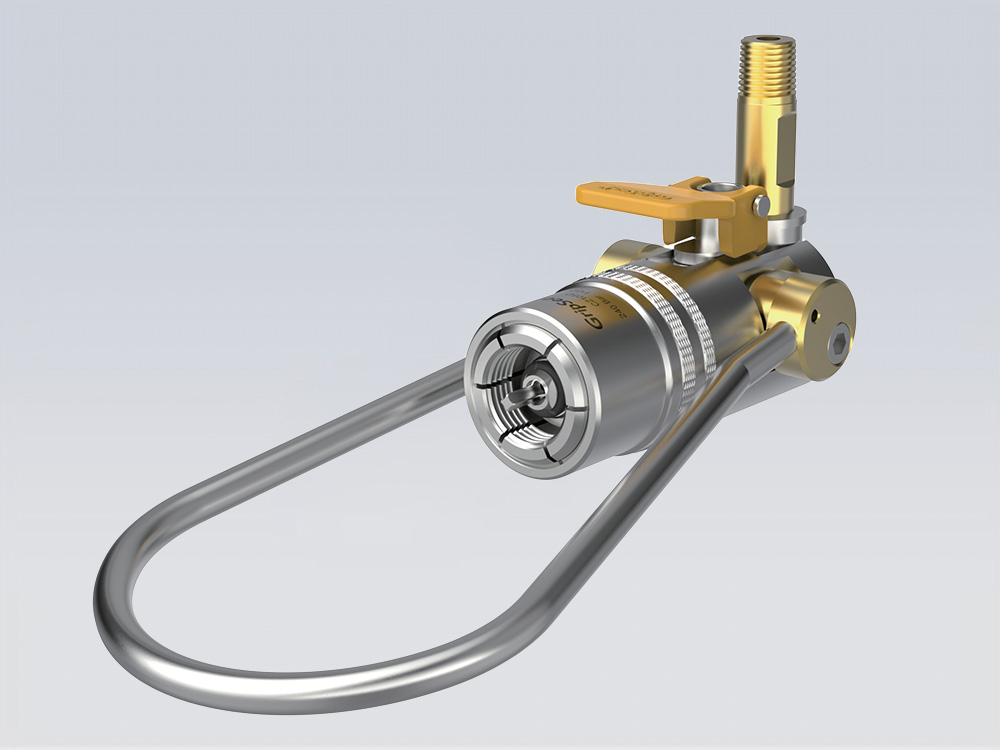

	不銹鋼主體堅固耐磨，有效延長使用壽命

產品特點

Product Features

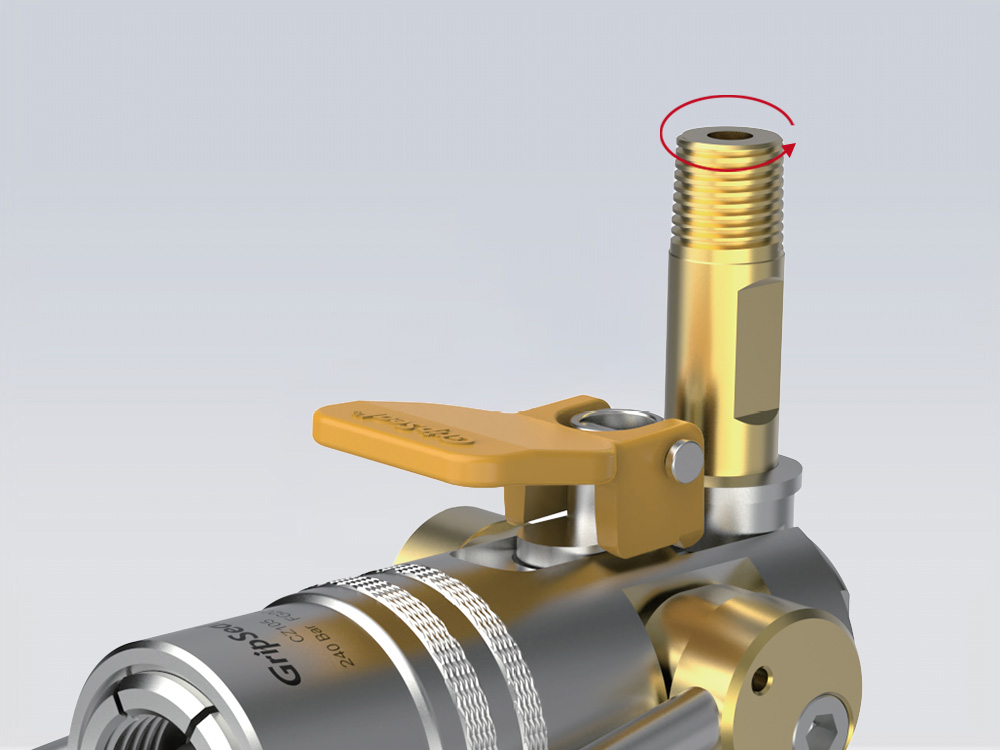

提環把手套住閥口，充氣更安全	釋放提環安全鎖扣自動落鎖；按壓鎖扣即可解鎖	不銹鋼主體確保其耐用性和可靠性	充氣口可任意旋轉以配合氣瓶充氣口的角度	O型密封圈材質可選，更換簡單，易于維護

規格與參數

Specifications and Parameters


操作壓力：從真空到 240 Bar
密封范圍：參見選型表
流量接口：NPT1/4等流量接口：NPT1/4等
主體材料：不銹鋼、黃銅等
主密封圈：氟橡膠等
內密封圈：組合密封圈
操作溫度：-20℃至120℃
適用氣體：壓縮空氣、氮氣、氧氣等無腐蝕性、非高純氣體

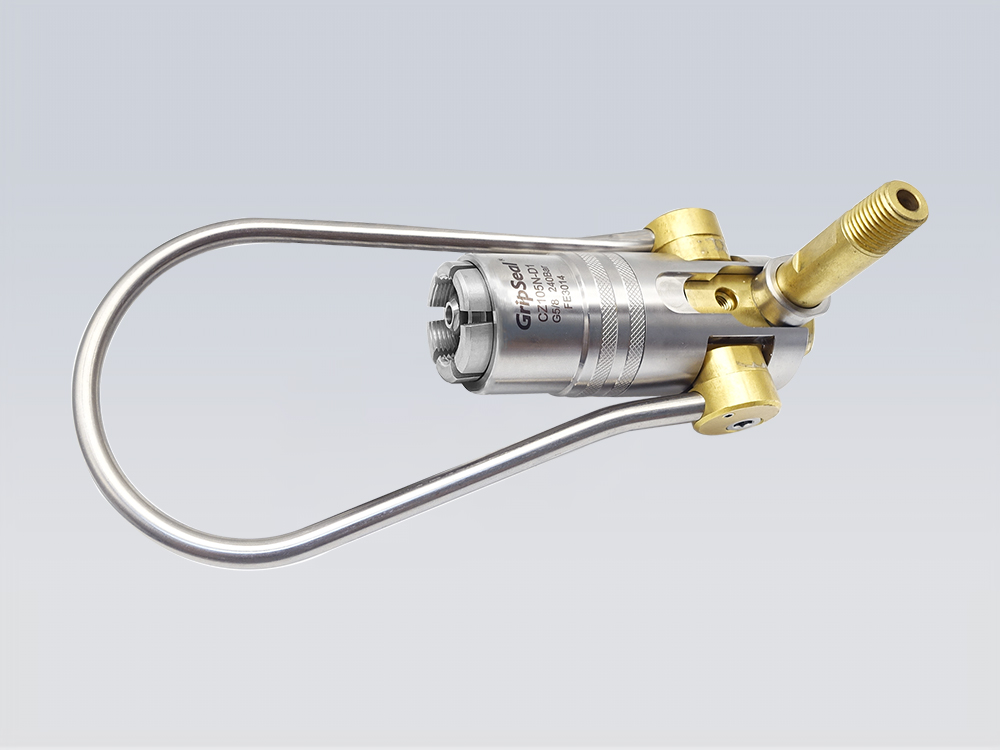

部分主體展示

Partial main display

部分主體展示

產品型號：CZ105D

帶頂芯

有安全鎖扣

產品型號：CZ105S

不帶頂芯

沒有安全鎖扣

操作方式

Operating Mode

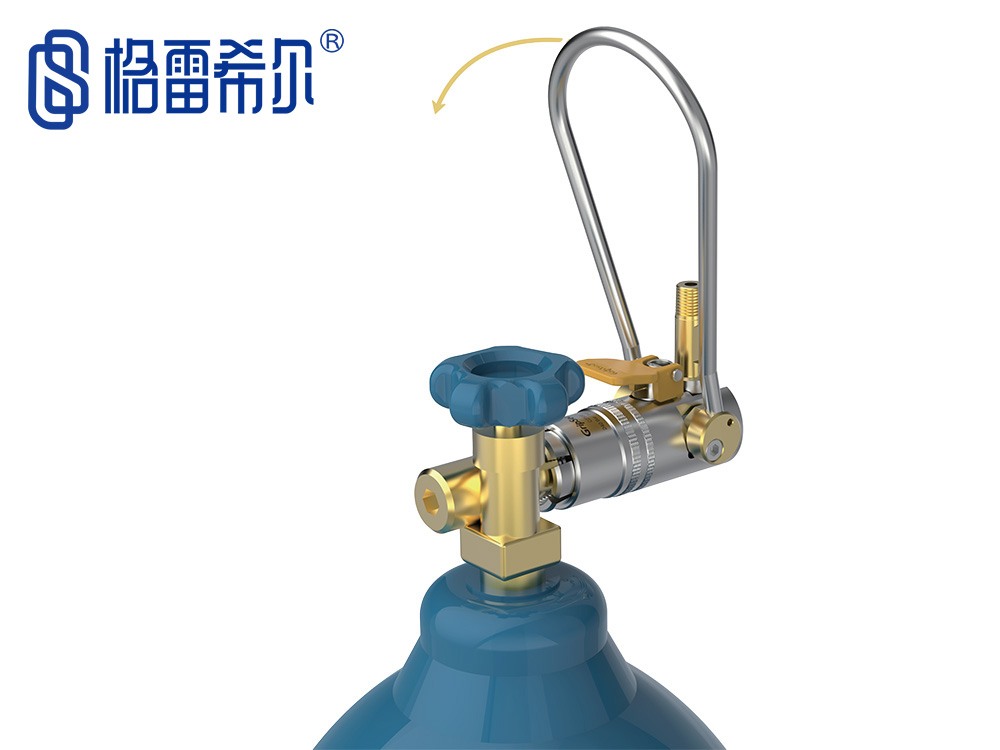

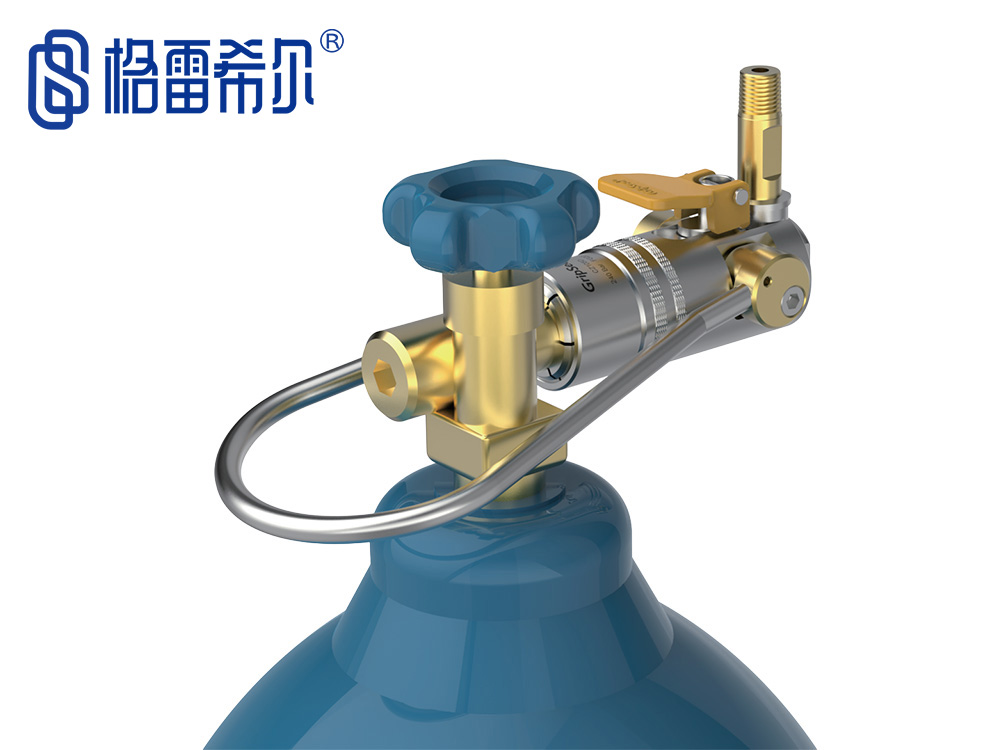

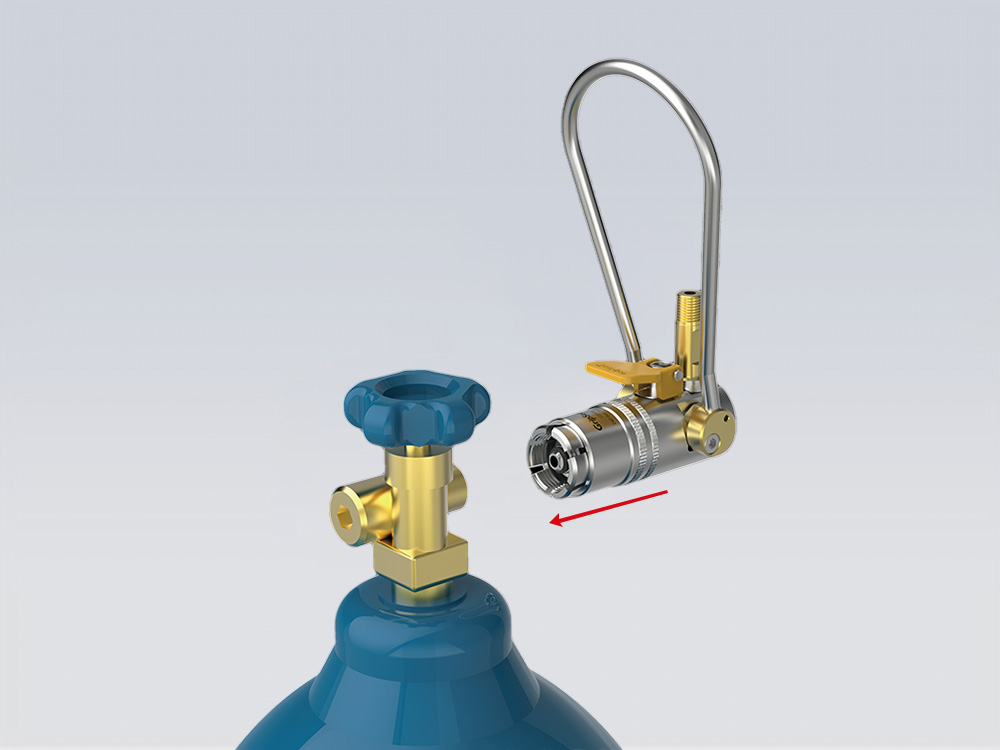

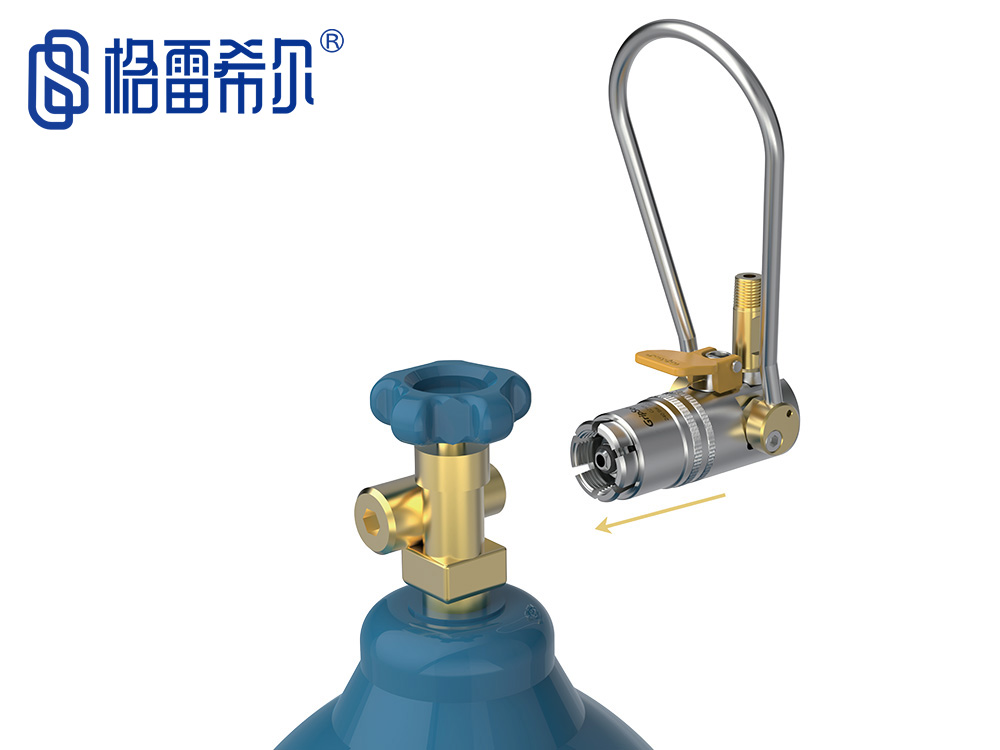

步驟1：拉起提環，并對準閥口	步驟2：接入閥口	步驟3：放開提環，鎖緊閥口

應用案例

Application Cases



工業用氣充注站	壓縮氣瓶檢測	醫用氧氣充注站

規格型號表

Specification and Model Table

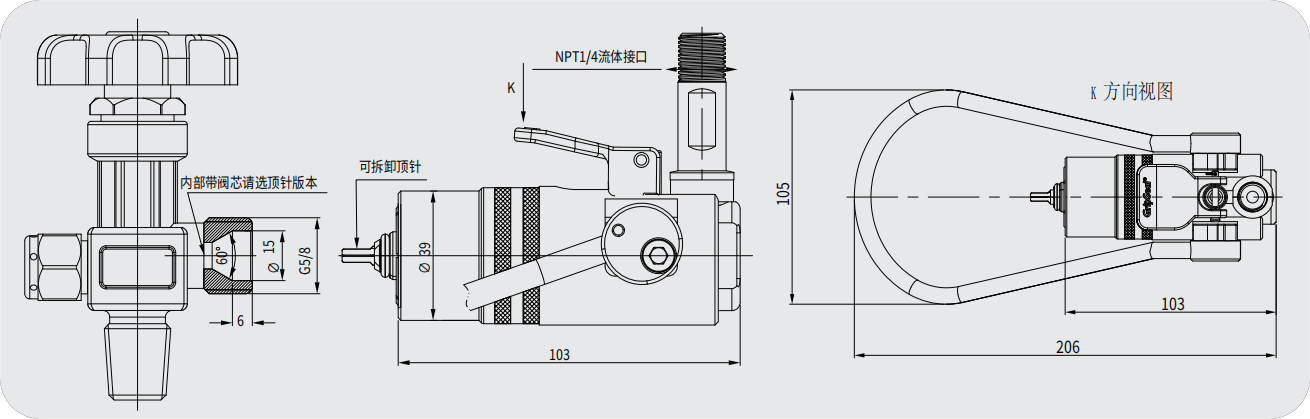

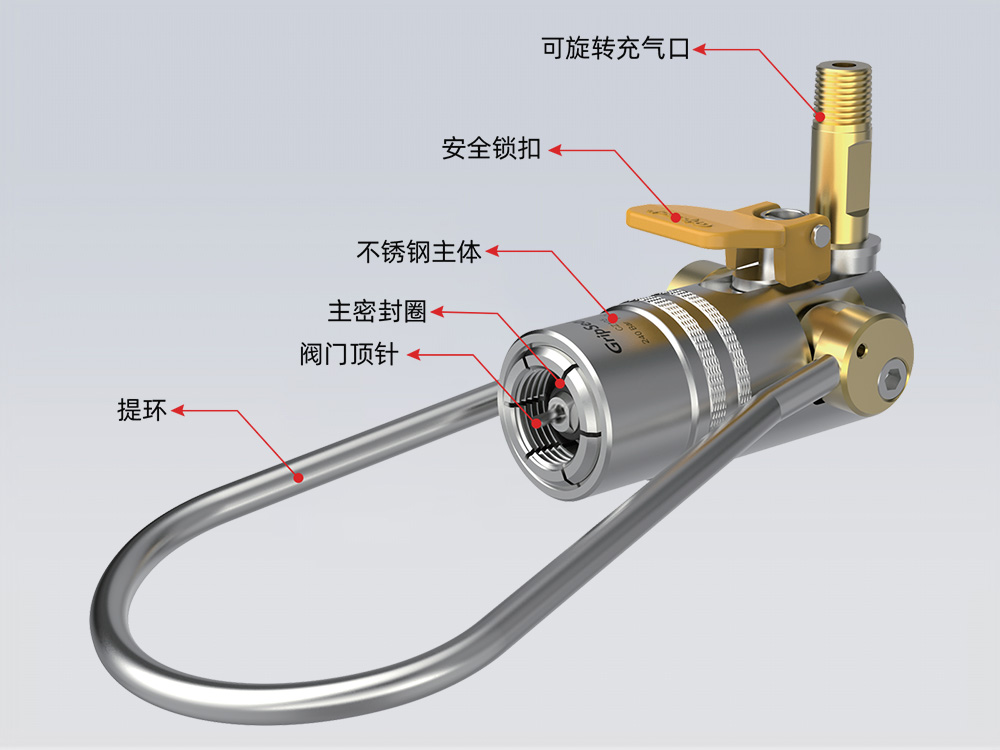

充裝接頭結構圖

產品型號	可充氣體	密封規格	最大承壓	把手類型	安全鎖扣	是否帶頂芯	密封圈材質	密封圈型號
CZ105	壓縮空氣、氧氣、氮氣、氬氣、氦氣	G5/8螺紋	240Bar	金屬提環	有	否	氟橡膠	SCZ105
CZ105D					有	是		SCZ105D
CZ105S					無	否		SCZ105S
CZ105DS					無	是		SCZ105DS
CZ106					有	否		SCZ106
CZ106D					有	是		SCZ105D

【相關產品】：CZ系列，G20F系列，E10系列，

【本文標簽】：格雷希爾，氣瓶充裝，工業充氣站，密封測試接頭

【本文編輯】：億控科技（湖北）
