直管密封測試接頭

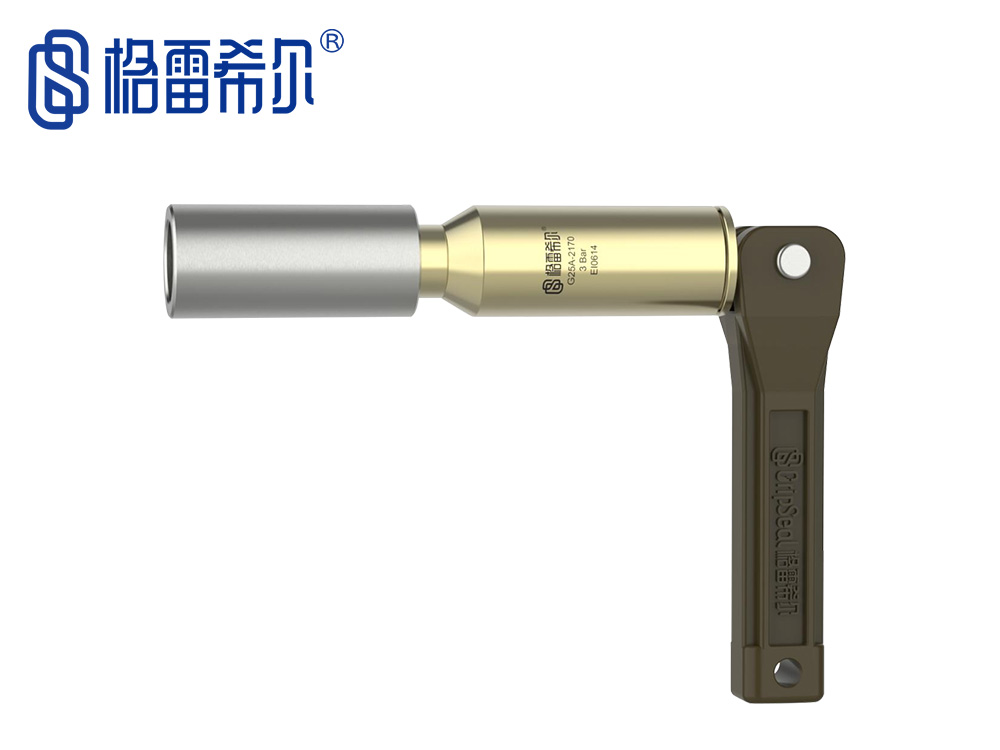

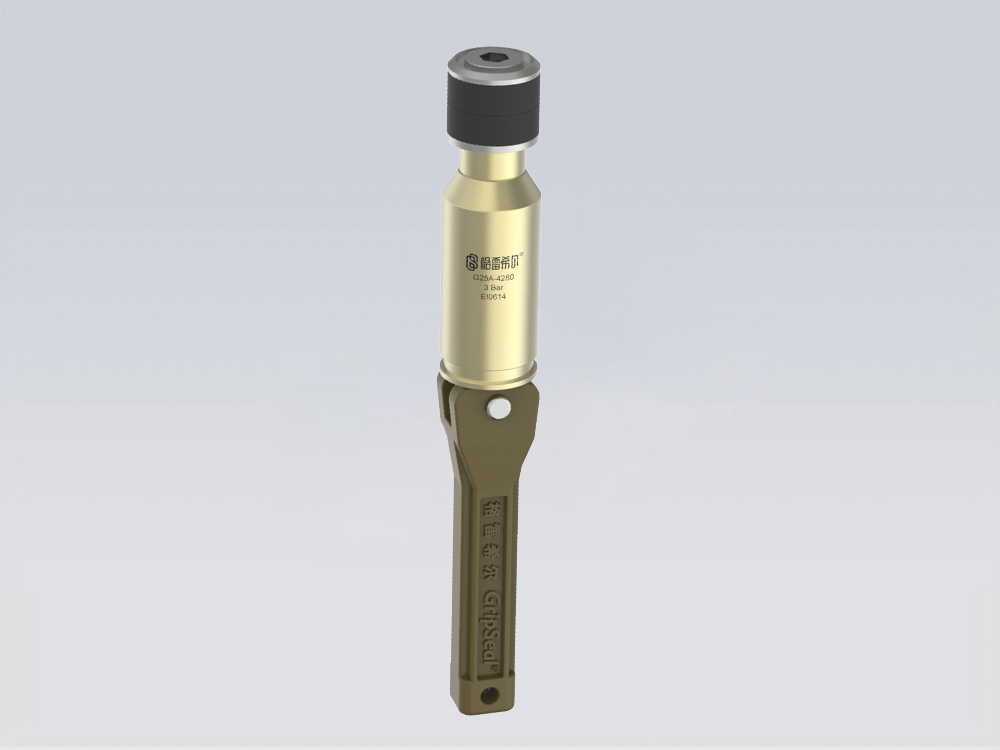

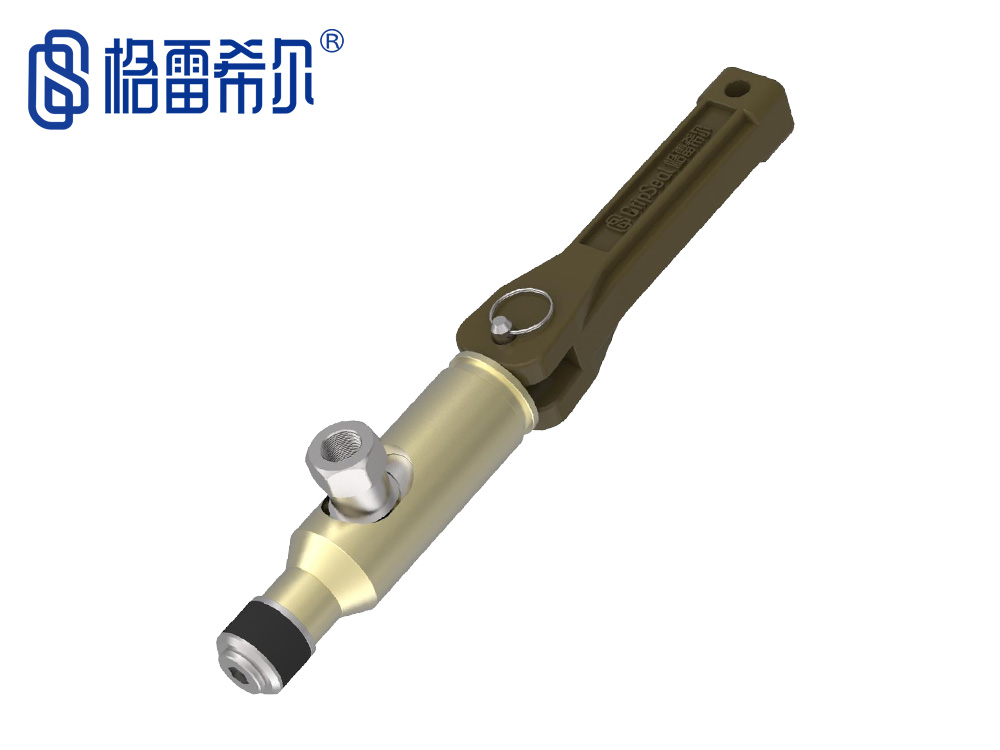

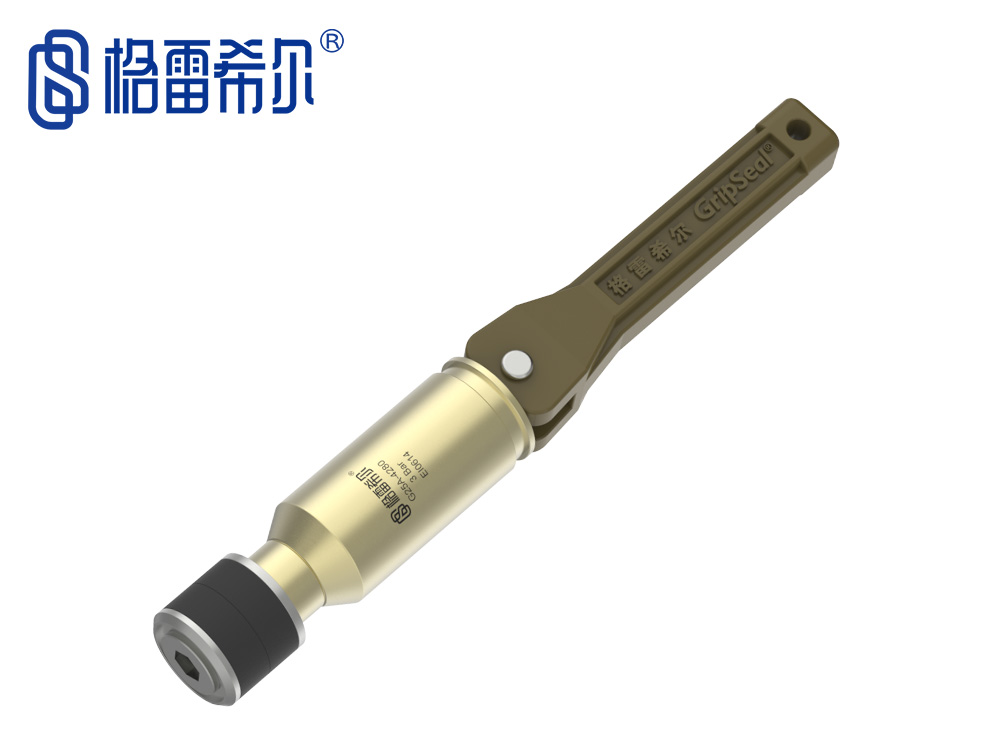

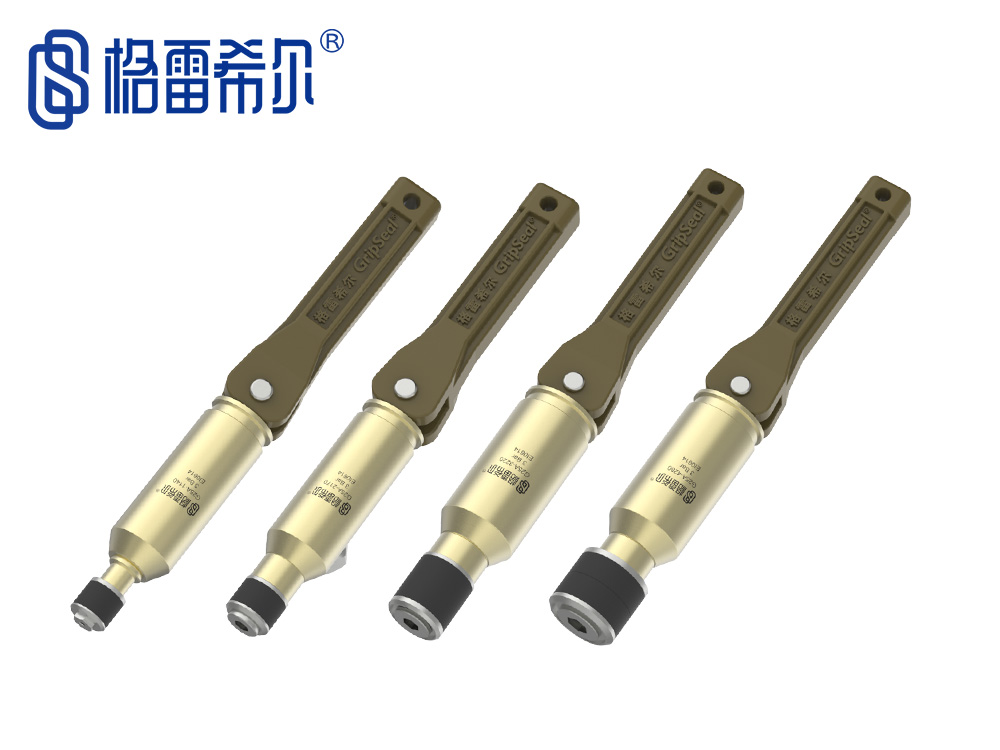

G25A系列低壓密封測試接頭

密封方式：內脹式

密封范圍：10mm~34mm

產品分類：直管密封測試接頭

產品描述：G25系列內脹式密封測試接頭主要密封各種各樣內孔，管孔等。無論密封面是機加面還是部···

淘寶訂購

G25A系列內脹式密封測試接頭主要密封各種各樣內孔，管孔等，無論密封面是機加面還是部分鑄造面都可形成有效的密封、具有使用簡單，調節可靠，維護方便等特點，G25A系列還是用于新能源汽車各種電接口封堵的最佳選擇，需要注意的是本系列只有“密封”特性，無任何抓緊特征。

產品視頻

Product Video

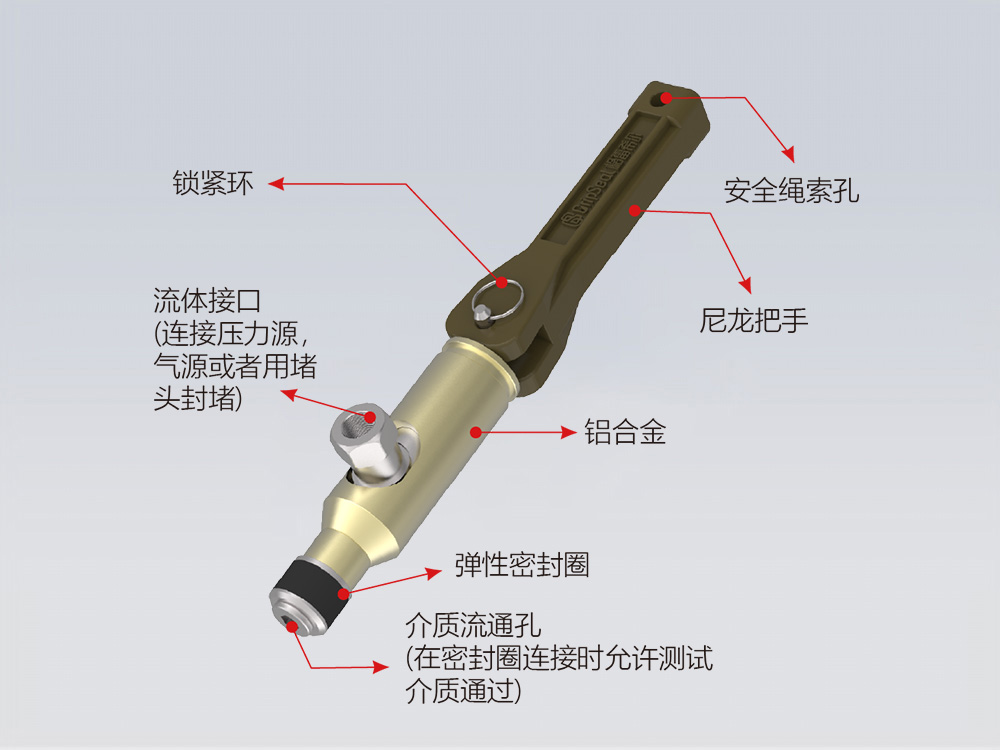

密封連接方案

Sealing connection scheme

	* 低壓內脹式密封連接，結構簡單，密封可靠
	* 90度操作手柄即可實現密封連接
	* 使用簡單，調節可靠，維護方便
	* 不會對產品表面造成損傷
	* 內置自適應彈簧可根據孔徑的大小自動調節密封圈的壓緊量

產品參數

Product parameters

操作壓力：從真空到3Bar
密封范圍：10mm~32mm
插入尺寸：15mm~30mm
流量接口：G1/8螺紋孔
主體材料：鋁合金、尼龍
主密封圈：氯丁橡膠、硅橡膠、丁腈橡膠
操作溫度：-20℃至120℃

產品特點

Product features

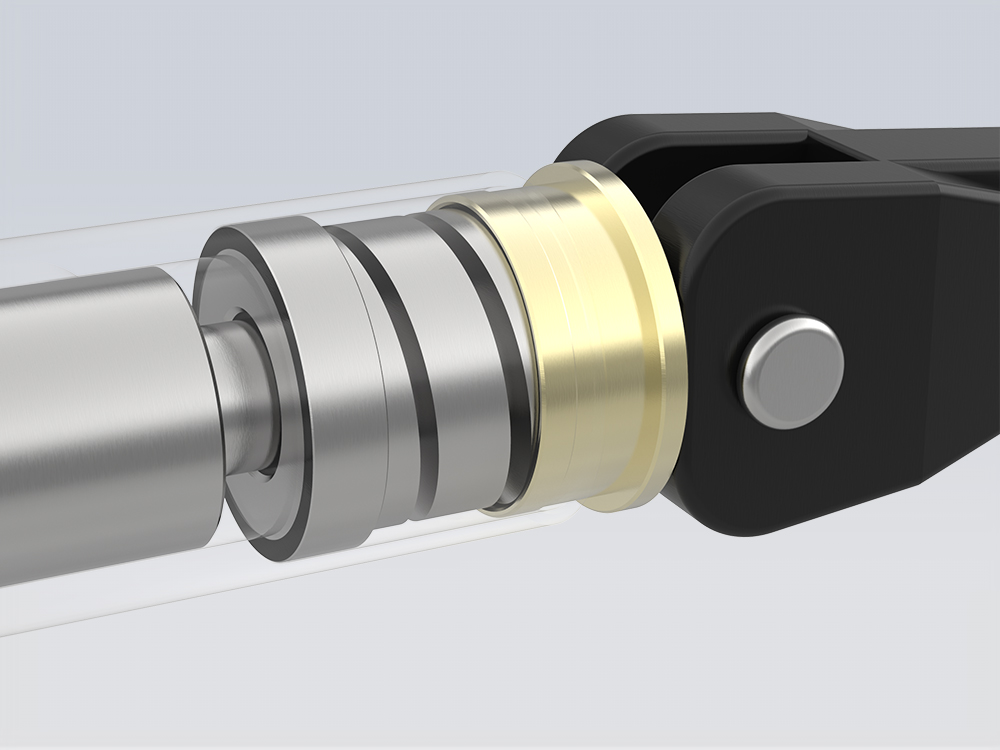

G25A系列特點1

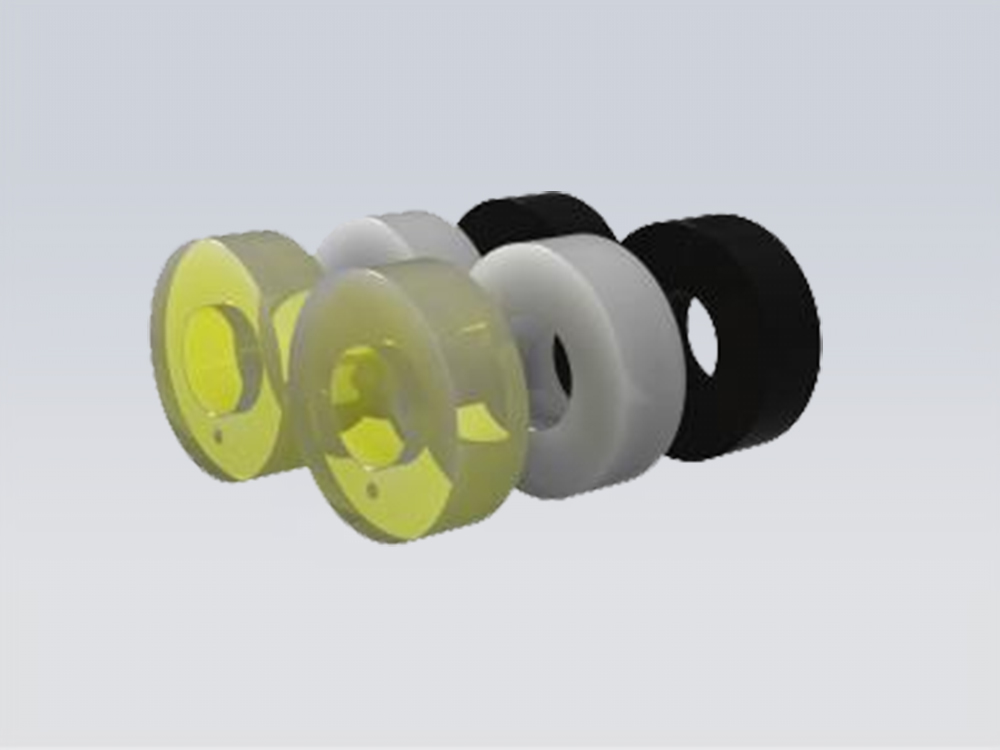

G25A系列特點2

G25A系列特點3

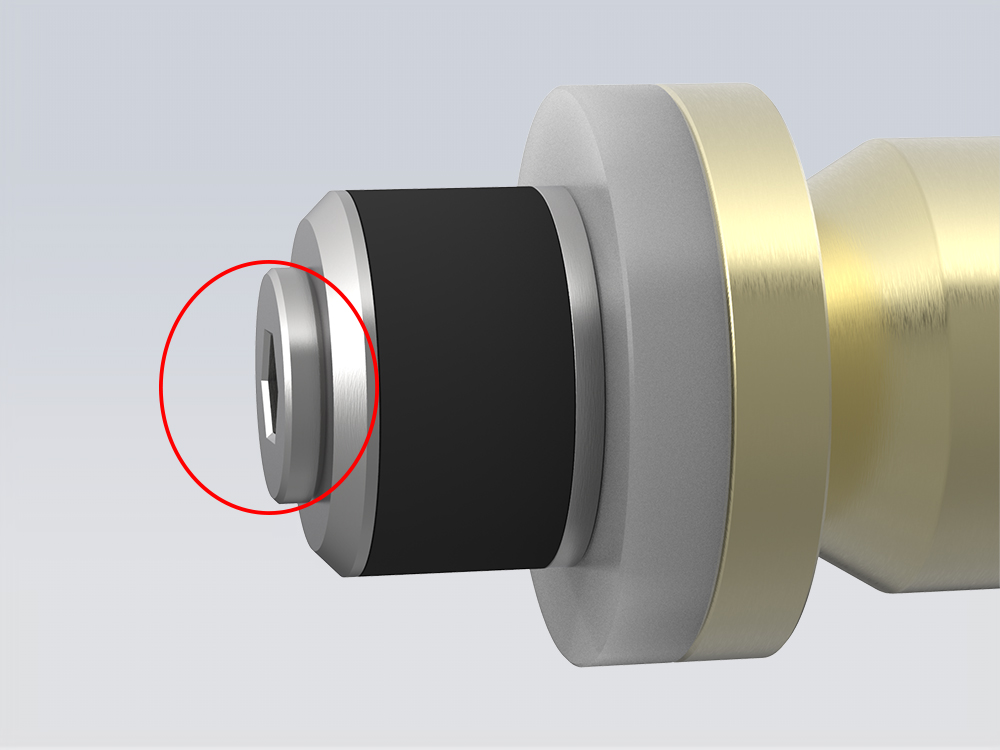

G25A系列特點4

G25A系列特點5

自調節彈簧：

根據孔徑自動調節密封壓力，延長使用壽命

密封圈材料：

密封圈材質細膩可靠，且有多種材質可選

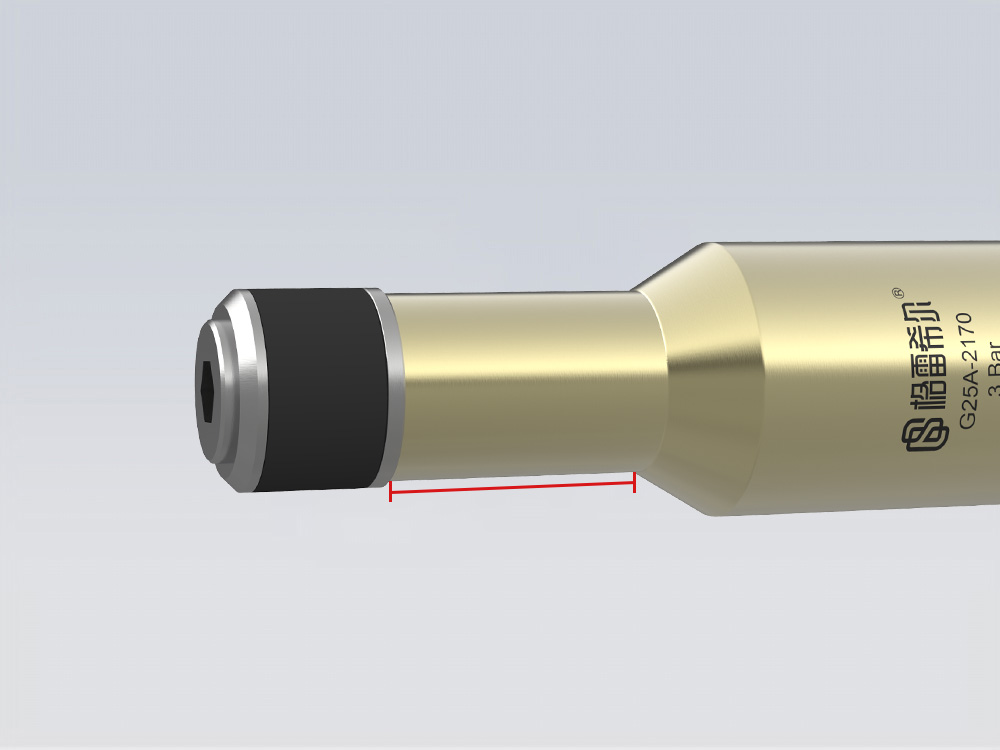

加長頸部：

便于密封圈深入孔件內部，避開端面凹槽

無螺母鎖緊：

對密封孔要求深度更淺，使用范圍廣

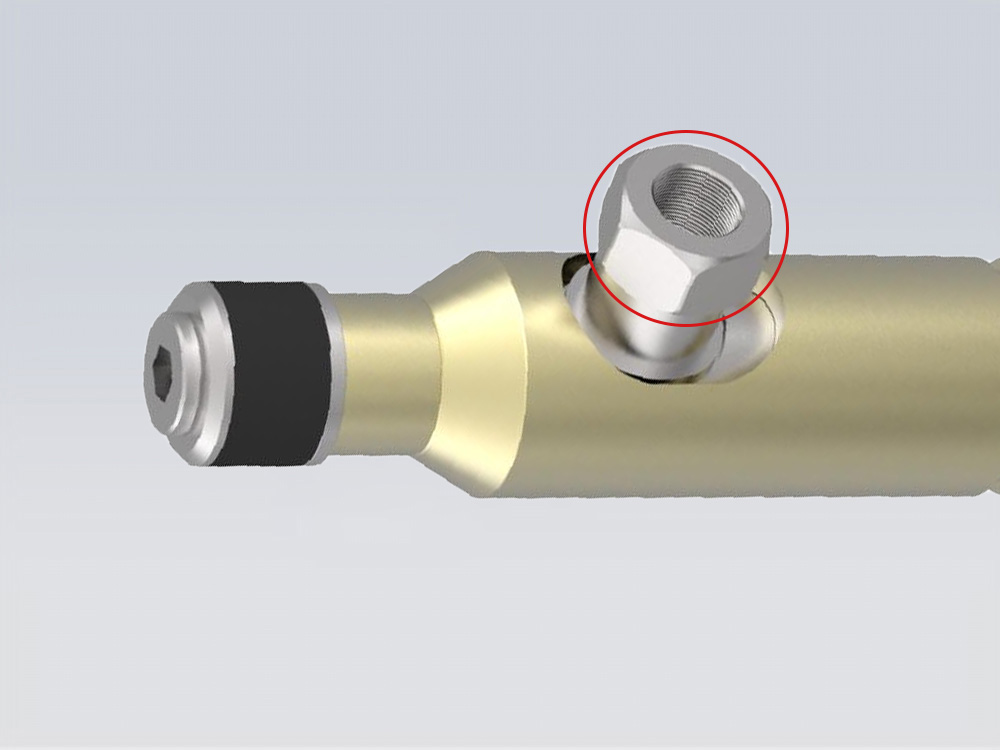

管螺紋流體孔：

G1/8螺紋孔，國內常用，相關配件易得

操作方式

Operation mode


G25系列操作步驟1

G25系列操作步驟2

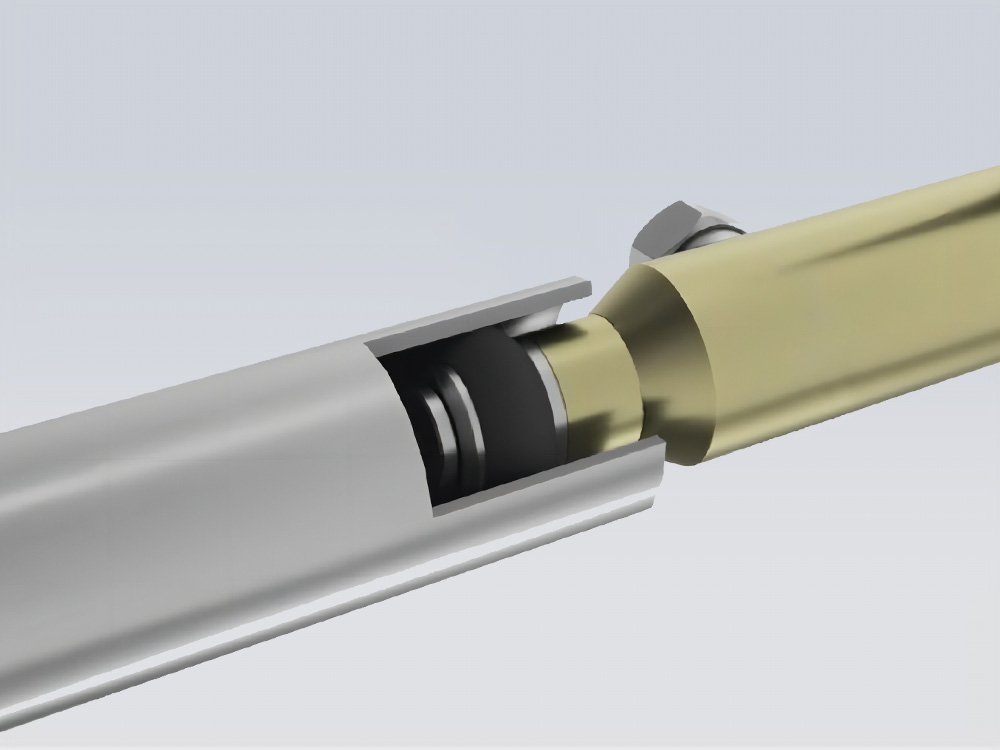

G25系列操作步驟3

G25系列操作步驟4

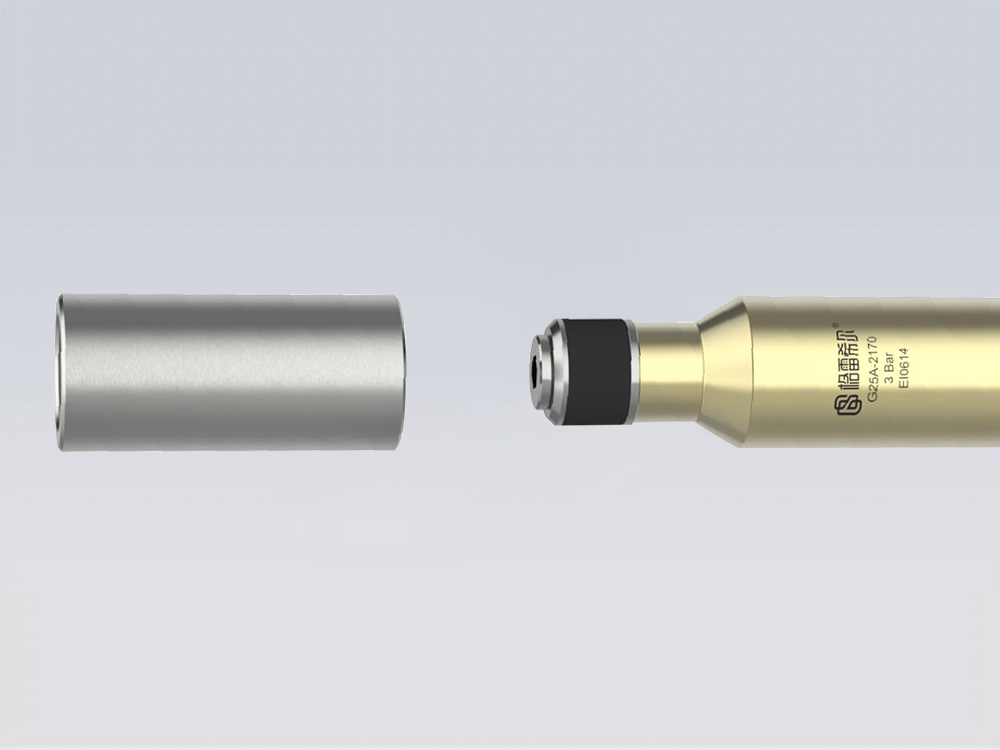

第一步：

將測試管件插入密封測試接頭前端

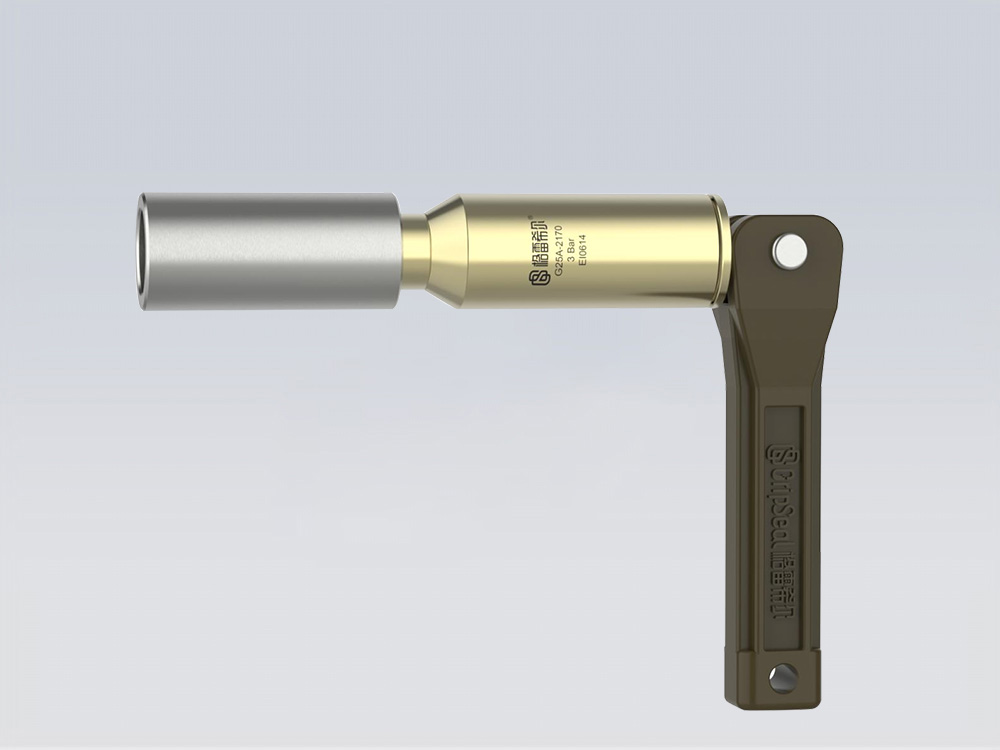

第二步：

90度扳動接頭后部的把手

第三步：

密封圈受到擠壓緊貼管件內壁形成密封后充入介質開始測試

第四步：

待測試完成后排空壓力和測試介質后打直把手取下測試件開始下個的測試。

應用案例

Application cases

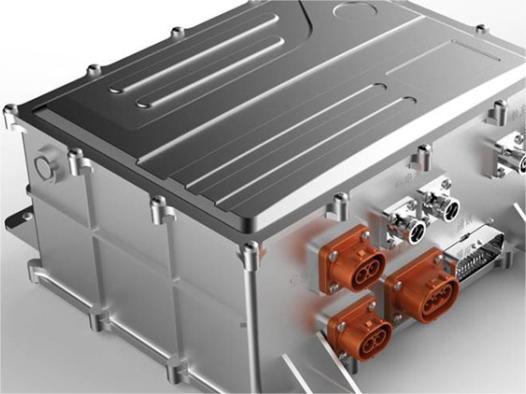

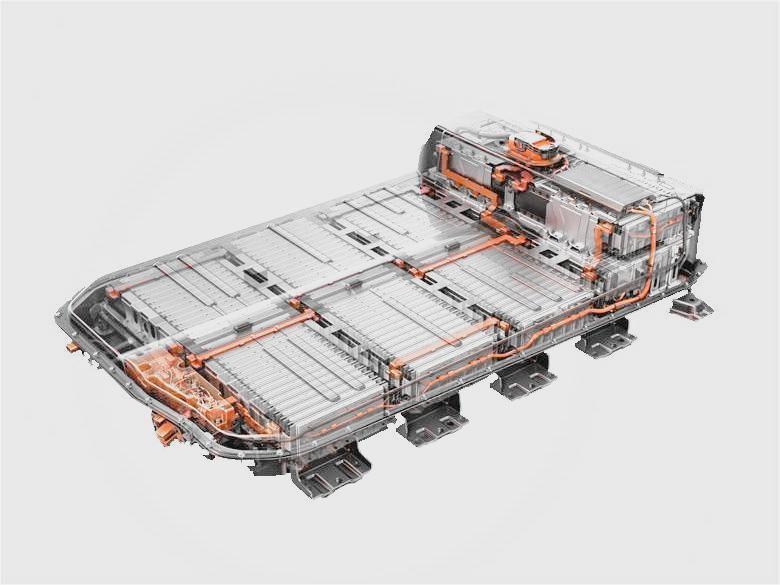

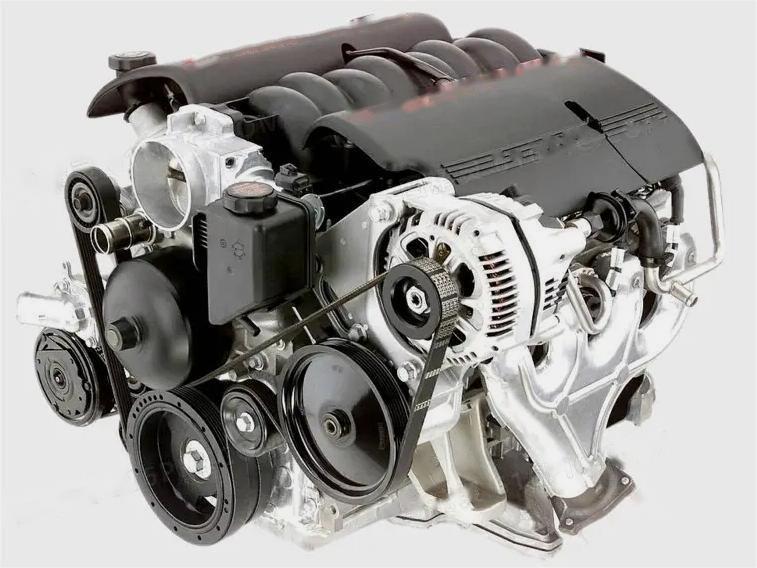

PACK電池包水冷板測試時的電接口封堵	電機控制器泄漏測試時的電接口封堵	發動機水道測試

格雷希爾GripSeal密封測試接頭的各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號有現貨供應，并擅長為各類異型管件提供定制方案，為客戶產品的密封測試、運轉測試等提供穩定、便捷的密封連接方法。深入合作的行業有新能源汽車、自動化集成商、制冷、家電、液壓閥門、儀器儀表、航空航天、醫療器械等8大行業。
